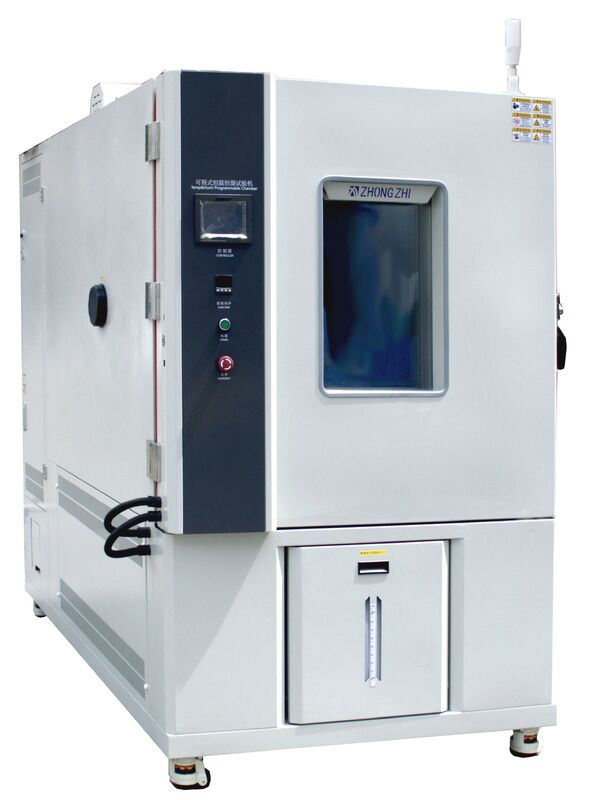

Programmierbare Prüfkammer für konstante Temperatur und Luftfeuchtigkeit

I. Hauptfunktionen und Vorsichtsmaßnahmen für die Verwendung der Ausrüstung

1.         Produktübersicht

Diese Produktreihe wird hauptsächlich zur Simulation der rauen Umgebungen mit hohen, niedrigen Temperaturen und Feuchtigkeit verwendet, in denen elektronische Instrumente, neue Materialien, elektrische Geräte,Fahrzeugkomponenten, Metalle, elektronische Produkte und Luftfahrtmaterialien während des Transports, der Lagerung und Verwendung oder in wechselnden Hochtemperatur- und Niedertemperaturbedingungen begegnen können.Sie sollen das Material testen., Bestandteil oder Gerät gegen hohe Temperaturen, Kälte und Feuchtigkeit sowie mögliche Beschädigungen und verkürzte Lebensdauer

2.         Produktfunktion

Diese Reihe von Temperaturlaboren eignet sich für die Zuverlässigkeitsprüfung von Industrieprodukten mit den Eigenschaften der Temperatursteuerungsgenauigkeit und des breiten Steuerbereichs.Der Leistungsindex entspricht den Anforderungen von GB/T5170 "Verifizierungsmethode für grundlegende Parameter von Umweltprüfgeräten für elektrische und elektronische Produkte - Niedrige Temperatur", Prüfgeräte für hohe und konstante Temperaturen".

3.         Einschränkungen für Prüfproben

Prüfung und Lagerung von Proben von brennbaren, explosionsfähigen und flüchtigen Stoffen

Prüfung und Lagerung von Korrosionsmaterialproben

Prüfung oder Lagerung biologischer Proben

Prüfung und Lagerung von Proben mit starken elektromagnetischen Emissionsquellen

4.         Anforderungen an die Belastungsbedingungen

Die Gesamtmasse der Ladung darf 50 kg pro Kubikmeter Studiovolumen nicht überschreiten.

Das Gesamtvolumen der Ladung beträgt nicht mehr als 1/5 des Studiovolumens

Auf einem Abschnitt, der senkrecht zur vorherrschenden Windrichtung ist, darf die Summe der Lastflächen nicht größer sein als die der Baustelle.

Die Querschnittsfläche des Studios beträgt 1/3.

II. Standort der Anlage und Betriebsbedingungen

1.         Standortanforderungen

Anforderungen an die Größe der Anlagenanlage

A: mindestens 800 mm

B: nicht weniger als 500 mm

C: nicht weniger als 1500 mm

Der Boden ist flach und gut belüftet.

Es gibt keine starken Vibrationen um die Ausrüstung

Es gibt kein starkes elektromagnetisches Feld um die Ausrüstung.

Es gibt keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung

Um die Ausrüstung herum einen geeigneten Raum für die Verwendung und Wartung zu lassen

2.         Umgebungszustand

Temperatur: 5~30°C, relative Luftfeuchtigkeit unter 85% RH

Luftdruck: 86 bis 106 kPa

3.         maximale Leistung

Die Gesamtleistung von 7,1 kW beträgt 1,5 kW für Kühlleistung, 2,8 kW für Heizleistung, 1,8 kW für Befeuchtungskraft und 0,2 kW für sonstige Leistung.

4.         maximaler Strom

≤ 22A

5.         Befeuchtung und Wasserversorgung

Der Wasserversorgungsdruck beträgt 0,2 bis 0,4 MPa, der Durchmesser der Wasserleitung beträgt 20 mm,und die Wasserqualität der Wasserversorgung sollte der in GB/T 6682-2008 spezifizierten dritten Wasserstufe entsprechen.Die Ausrüstung verfügt über eine reservierte Wasserversorgungsschnittstelle von 1/2" inneren Gewinde, und die Ausrüstung ist mit einem Wassertank mit einem Volumen von etwa 20L ausgestattet.

6.         Abflussfluss

In der Nähe der Ausrüstung ist ein Abfluss in einem Umkreis von 2 m hinter der Ausrüstung vorgesehen.

Anmerkung: Führen Sie das Kondensat und das Wasser aus dem Zähler aus dem Tank

7.         Stromversorgungsbedingungen und Stromquellen

AC380V Drei-Phasen-Vier-Draht + Schutz-Erdung

Erlaubter Spannungsfluktuationsbereich: ±10%V

Frequenz zulässiger Schwankungsbereich: (50±0,5) Hz

Stromversorgung im TN-S- oder TT-Modus

Der Erdungswiderstand des Schutzerdrahtes beträgt weniger als 4Ω

Die Benutzer müssen die entsprechende Kapazität des Luft- oder Stromschalters für die Ausrüstung an der Montagestelle konfigurieren.und dieser Schalter muss für die Verwendung der Ausrüstung unabhängig gesteuert werden

III. Volumen und Größe

1. Modell

CZ-A-225G

2. Ausrüstungsvolumen

225 L

3. Größe der Prüfkammer

W (Breite) 500 mm * H (Höhe) 750 mm * D (Tiefe) 600 mm

4. Außenmaße der Prüfkammer

W (Breite) 700 mm * H (Höhe) 1850 mm * D (Tiefe) 1660 mm

Anmerkung: Die Größe des Teils jenseits des Maschinentorgehängels ist nicht enthalten! Bitte bestätigen Sie die Außenabmessungen nach der endgültigen Zeichnung!

VI. Haupteigenschaftsparameter

1.         Prüfungszustand

Die Temperaturleistungstest wird gemäß den einschlägigen Bestimmungen von GB/T 5170.2-2017 Temperaturprüfgeräte gemessen, wenn die Umgebungstemperatur +25°C und die Last leer ist.Der Sensor wird an der Auslassstelle der Luftbehandlungseinheit platziert.

2.         Temperaturbereich

-70°C- Ich weiß.+ 150°C

3.         Luftfeuchtigkeit

20%R.H~98%R.H (wie unten gezeigt), keine Heizlast während der Feuchtigkeitsprüfung

4.         Temperaturschwankungen

± 0,5°C

5.         Temperaturgleichheit

≤ 2,0°C (ohne Belastung)

6.         Abweichung der Temperatur

≥ ± 2,0°C (ohne Belastung)

7.         relative Luftfeuchtigkeit

± 2,5%R.H.

8.         Abweichung der Feuchtigkeit

≥75% RH,≤+2-3% R.H.;

< 75% RH,≤ ± 5% R.H.

9.         Erwärmungsrate

≥ 3°C/min (bei vollständiger durchschnittlicher Nullbelastung)

10.     Abkühlrate

≥1,2°C/min (bei vollständiger durchschnittlicher Nullbelastung)

11.     Arbeitslärm

≥ 75 dB (gemessen 1 m vor dem Gerätetor und 1,2 m über dem Boden)

12.     die Norm

GB/T-2423.1-2008 (IEC60068-2-1) Prüfung A: Prüfverfahren bei niedriger Temperatur.

GB/T-2423.2-2008 (IEC60068-2-2) Prüfung B: Prüfmethode bei hoher Temperatur.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Umweltprüfung Teil 2 Prüfmethode Prüfkabine Konstante Luftfeuchtigkeit und Wärmeprüfung.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Umweltprüfung für elektrische und elektronische Produkte Teil 2: Prüfmethode Prüfung Db: Wechsel von Luftfeuchtigkeit und Wärme (12h+12h Zyklus)

GJBl50.3-2009 (MIL-STD-810D) bei hoher Temperatur.

GJBl50.4-2009 (MIL-STD-810D) Niedertemperaturprüfmethode.

13.     Prüfmethode

GB/T-10586-2008 Technische Bedingungen für eine Niedertemperaturprüfkammer

GB/T 5170.1-2016 Inspektionsmethode für Umweltprüfgeräte für elektrische und elektronische Produkte - Teil 1: Allgemeine Vorschriften

GB/T 5170.2-2017 Umweltprüfgeräte Inspektionsmethode Teil 2: Temperaturprüfgeräte

GB/T 5170.5-2016 Umwelttestgeräte für elektrische und elektronische Produkte - Inspektionsmethode - Teil 5: Feuchtigkeitstestgeräte

GB/T5170.18-2005 Methode zur Überprüfung der Grundparameter von Umwelttestgeräten für elektrische und elektronische Produkte

V. Merkmale der Kammerstruktur

1.         Aufbau der Prüfkammer

Die Prüfkammer hat das integrierte Struktur-Layout, wobei die Prüfkammer vorne und die Kontrollkammer hinten ist.

Die Unterseite der Ausrüstung ist mit Foma-Rollen ausgestattet, um die Verlagerung, Positionierung der Ausrüstung zu erleichtern

Die Außenkammer der Ausrüstung besteht aus kaltgewalzter Stahlplatte, gebackener Farbe, mit einer Dicke von 1,2 mm und einer hellgrauen Farbnummer RAL7035.Die Innenkammer besteht aus SUS304# Edelstahl mit einer Dicke von 1.2 mm;

Die Ausrüstung nimmt Rahmenstruktur als Ganzes, und der Boden der Kammer ist mit Kanal Stahl geschweißt, um die Festigkeit der Kammer zu erhöhen

Isoliermaterial: hartes Polyurethan, harter Schaum + Glasfaser 100 mm dick

Die Rückseite der Ausrüstung ist mit einem Leistungsschutzschalter, einem Stromversorgungskabel und einem Abflussrohr ausgestattet

Die Kammer-Türdichtung nimmt Silikon-Dichtungsband, die speziell angepasst ist und hat hohe Temperaturbeständigkeit, Nicht-Toxizität und Ultra-Flexibilität

Der Boden der inneren Kammer ist mit einem Abflussloch ausgestattet, das das Kondensat schnell entladen kann

Ein automatisches Druckentlastungsloch ist oben in der Kammer angebracht

2.                Abfluss von Wasser

Der Boden der Innenkammer ist mit einem Entwässerungsloch ausgestattet, und das Entwässerungssystem befindet sich auf der Rückseite der Ausrüstung.Das Abflussrohr wird in das Abflussrohrnetzsystem des Benutzers eingeführt (der Benutzer stellt die Netzwerkoberfläche des Abflussrohrnetzes vor Ort zur Verfügung)

3.         Druckentlastungsloch

Wenn die Schaltkammertür geöffnet wird oder sich die Luft in der Kammer ausdehnt, wird die Schaltkammertür mit einem Schalter ausgerichtet.der Druck kann schnell und automatisch entladen werden;

4.         Tür der Kammer

Einfach scharnierte Tür mit effektiver Größe W500mm*H750mm

Das Material der Tür ist dasselbe wie das Material der Karosserie.

Import-Türschloss, von außen offen

Das Isoliermaterial mit einer Dicke von 100 mm besteht aus starrem Polyurethanschaum

Unter der Tür ist ein Wasseraufnahmetaschen ausgelegt, um zu verhindern, dass das Kondensationswasser auf den Außenboden fällt.

5.         Material der Innenkammer

Bei SUS304#-Edelstahlplatten werden Präzisionslaserschneidegeräte zum Schneiden und CNC-Faltbettbiegen verwendet, und dann wird Argonbogenschweißen zum vollständigen Schweißen, Polieren und Polieren verwendet.die Stahlplatte ist 1.2 mm dick; Probe-Rack Palettenunterstützung Indexrahmen ist auf beiden Seiten der inneren Kammer, die den Abstand zwischen Probe-Racks einstellen kann

6.         Material der Außenkammer

Bei Kaltwalzplatten werden Präzisionslaserschneidegeräte zum Schneiden und CNC-Falt für die Formierung eingesetzt, gefolgt von Schweißen und Polieren mit Argonbogenschweißen;nach einer gesamten Säurewaschung der Stahlplattenoberfläche zur RostentfernungIm Vergleich zur herkömmlichen Außenfarbe erzeugt diese Methode ein ästhetisch ansprechenderes Erscheinungsbild und eine verbesserte Korrosionsbeständigkeit.Die Stahlplatte ist 1.2mm (Farbe: RAL7035 weiß).

7.         Versiegelungsgelenkband

Die Türversiegelung ist in zwei Schichten unterteilt, die innere Schicht ist ein Siliziumgummiband, das die innere Kammer unter hohen und niedrigen Temperaturen vollständig von außen isolieren kann.Der Silikongummiband kann lange ohne Härtung und Alterung im Bereich von minus 80°C bis plus 200°C funktionieren.;

8.         Scharniere aus Edelstahl

Auf der linken Seite der Kammertür befindet sich eine Reihe von hochfesten Scharnieren, die einem einzelnen Scharnier 3 Tonnen Kraft horizontal widerstehen und sich weiterhin in die entgegengesetzte Richtung biegen lassen.Die beiden Teile des Scharniers vollständig deformieren und verschmelzen zu einem ohne zu brechen;

9.         Türgriff

Das Türschloss ist ein Rollensperrschloss:

Die Kammertür wird sowohl innen als auch außen verwendet, mit dem Prinzip des Hebels, mit starker Dringlichkeit, Kraftersparnis und kann mit einer Hand geöffnet und geschlossen werden.

10.     Struktur der Luftausläufe

Es wird der Zwangsdurchströmungsmodus mit starker Windzirkulation übernommen, bei dem die Luft oben ausgeht und unten zurückkehrt.Die Führungsplatte der Steckdose kann die kalte und heiße Luft auf das gesamte Innere des Lagerkörpers verteilen, die einheitlich und stabil ist

11.     Aluminium-Windrad

Mehrflügelzentrifugal zirkulierendes Aluminiumwindrad weist die Eigenschaften von leichtem Gewicht, großem Luftvolumen, hohem Winddruck auf und ist resistent gegen hohe und niedrige Temperaturen.geringer Expansionskoeffizient und geringer Betriebslärm.

12.     Beobachtungsfenster

Die Schachteltür ist mit einem mehrschichtigen hohlen großen Glasbeobachtungsfenster ausgestattet, das mit einer elektrischen Heizung (automatisch einstellbar) und einer Antifrost- und Antikondensationsvorrichtung ausgestattet ist.Das Fenster ist mit einer Reihe von Fensterbeleuchtung Lampen ausgestattet, so dass Sie den Prüfstand der Proben in der Box jederzeit durch das Beobachtungsfenster deutlich beobachten können.

13.     Anschluss des Geräts

Ein Loch wird auf der linken Seite der Kammer geöffnet, mit einem Durchmesser von 100 mm, und eine Lochabdeckung und Silikagel-Stecker zur Verfügung gestellt

14.     Prüfung des Materialracks

Der Abstand zwischen den Materialträgern kann mindestens 45 mm eingestellt werden, und zwei Probenträger sind Standard

15.     Grundsatz der Luftzirkulation

Hochleistungsventilator mit einem externen Motor mit Edelstahlwelle, der Ventilatormotor ist extern;

Die Luft wird vom Motor angetrieben und fließt durch den Heiz- und Kühlverdampfer.

Nach vollständigem Erhitzen/Kühlen auf den erforderlichen Temperaturwert zirkuliert die Luft in der Kammer und tauscht durch Konvektion mit der Probe Wärme aus.

Die Luft wird gezwungen, durch eine niedrige Spannung asynchrone hochtemperaturbeständige Langwellenmotor zirkulieren

Mehrflügel-Zentrifugalkreislaufventilator verwendet wird, und Aluminiumlegierungsblätter rühren die Luft

16.     Grundsatz der Temperaturregelung

Elektroheizung aus Nickel-Chrom-Legierung, SSR-Steuerung, mit unabhängigem Temperaturschalter zum Schutz vor Überhitzung

Wenn die Heizung angetrieben wird, steigt die Oberflächentemperatur.

Die Konvektionsluft wird durch den Heizdraht erhitzt, und die Wärme wird auf die Luft und die Probe in der Kammer ausgedehnt, um zu erwärmen und aufzuwärmen.

Die Heizleistung wird durch den PID-Algorithmus präzise gesteuert und die Ausgangsleistung durch ein Solid State Relais eingestellt.

Das Kühlsystem liefert dem Wärmetauscher genügend Niedertemperaturkältemittel, so dass die Temperatur des Wärmetauschers niedriger ist als die Lufttemperatur.Die Wärme in der Luft wird vom Wärmetauscher absorbiert und aus der Kammer herausgeführt., so daß die Lufttemperatur sinkt und der Kühleffekt erreicht wird.

Die Kühlleistung wird durch den PID-Algorithmus präzise gesteuert und der Kältemitteldurchfluss und die Kühlkapazität durch ein Magnetventil eingestellt.

VI.RKühlungSystem

1.        Kühlkompressor

Ein europäischer Niedertemperaturkompressor wird eingeführt.

2.        Abkühlmethode

Luftgekühlter Flossen-Kondensator, Kühlventilator Wärmeabgabe

3.        Verdampfungsmesser

mit einer Breite von mehr als 20 mm

4.        Drosselungssatz

Wärmeausdeckungsventil, Kapillarrohr

5.        Kühlschranksteuerungsmodus

Die programmierbare Logiksteuerung des Steuersystems passt den Betriebszustand der Kühlmaschine automatisch den Prüfbedingungen an.

Kompressor-Rückgaskühlkreislauf

6.        importiertes Kühlzubehör

7.        Verdunstungskondensator

Der Plattenwärmetauscher mit Hochtemperatur-Kupferbrauen hat eine geringe Oberfläche, einen geringen Energieverlust und eine hohe Wärmeübertragungseffizienz

8.        Kryogen

Verwenden Sie R404a/R23, ein umweltfreundliches Kältemittel mit einem Ozonabbauindex von 0

9.        Schweissverfahren mit Stickstofffüllung

Es wird empfohlen, hochwertige sauerstofffreie Kupferrohre für die Niedertemperaturkopplungsleitung zu verwenden, und die Schweißqualität der Rohrleitung,die Stickstofffüllung und die 48-stündige Hochdruckleckage-Verhütung sollten gewährleistet werden.

10.    Steuerung der Energieeinsparung

Die Anwendung der Kaltbalancierungstechnologie in Kühlsystemen kann etwa 30% der elektrischen Energie einsparen und damit die Betriebskosten effektiv senken.Die thermische Ausgleichsleistung wird durch Anpassung der Heizleistung erreicht, um eine konstante Temperatur zu erhalten.Dies bedeutet, dass bei einer festen Kühlkapazität des Kompressors die Heizung im Laufe der Zeit zunimmt, was zu Energieverschwendung und unnötigen Ausgaben für die Benutzer führt.Kaltbalancierte Technologie hält eine konstante Temperatur durch Anpassung der Kühlkapazität des KompressorsWenn sich die Temperatur dem eingestellten Wert nähert, sinkt die Kühlkapazität durch PID-Regulierung allmählich, um eine stabile Temperatur zu erreichen (theoretisch kann eine Null-Heizleistung erreicht werden,aber in der tatsächlichen Produktion, gibt es immer eine geringe Heizleistung), wodurch das Ziel der Energieeinsparung erreicht wird.

11.    Eigenschaften des Kühlsystems

A. Ich weiß nicht.Die gesamte Systemleitung wird mit einem Druck von 22 kg auf Leckage geprüft.

- B. - Was ist das?Die Heiz- und Kühlsysteme sind völlig unabhängig.

C. Das ist...Sie ist mit den professionellen technischen Eigenschaften des Unternehmens ausgestattet und verhindert, dass der hohe Temperatur- und Hochdruckluftstrom das Kühlsystem beschädigt.

D.Alle Betriebsverfahren des Gefriersystems werden vollständig durch die Steuerung des Mikrocomputers gesteuert.

E. Ich weiß nicht.Der Boden des Kompressors verfügt über ein Wasserfach, das das Kondensationswasser, das durch Verglasung entsteht, aufnehmen kann.

F.Der Kompressor verfügt über einen eigenen PTC-Temperatursensor, der bei Überhitzung des Kompressors einen Übertemperaturschutz gewährleistet.

G. Ich weiß.Der Kompressor verfügt über einen eigenen Öldruckschutz, um den Öldruckschutz des Kompressors zu gewährleisten.

H.Hoch- und Niederdruckschutzvorrichtungen überwachen den Kühlmitteldruck während des Betriebs der Anlage.Sobald der Kühlmitteldruck über dem Grenzdruck des Systems oder unter dem vom System festgelegten Mindestdruck liegt, wird sofort ein Alarm ausgelöst und die Stromversorgung abgeschaltet, bis der Fehler behoben ist.

Ich...Das Kühlsystem verwendet importierte Markenteile zuverlässiger Qualität, um die Stabilität des Systems zu gewährleisten.

VII. Elektrische Steuerung

1.Steuerung

7-Zoll-TFT-True-Colour-LED-LCD-Touchscreen (Hoch-Definition, Auflösung 1024*600), PID-Intelligente Steuerung in mehreren Gruppen; zeigt den aktuellen Messwert (PV) direkt an; Temperaturanzeige;mit einer Temperaturmessung von mehreren Kanälen; kann Programmnummer, Segment, Laufzeit und Zykluszahl anzeigen; Kurvendiagramm Anzeige; Relais und PID Ausgabe Status Anzeige

2.Ausführungsmodus

Das ganze Verfahren der intelligenten automatischen PID-Steuerung

3.Kontrollmodell

Die Kombination Luftfeuchtigkeit und Temperaturregelung/einfache Temperaturregelung wird automatisch nach dem eingestellten Luftfeuchtigkeitswert eingestellt.

4.Sprache

Es hat eine Schaltanzeige zwischen Chinesisch, Englisch und Russisch

5.eingestellter Modus

Schnittstelle für den Dialog zwischen Mensch und Maschine, Berührungseingabe

6.Temperatur- und Luftfeuchtigkeitseingabe

Präzisionsplatinwiderstand PT100 A

7.Auflösung des Bildschirms

Temperatur: 0,01°C; Luftfeuchtigkeit: 0,1% RH; Zeit: 1min;

8.Programmkapazität und Steuerungsfunktion

Die maximale Anzahl der verwendeten Programme: 100 Sätze, ein Programm kann aus 1 bis 100 Segmenten bestehen; der Befehl kann bis zu 999 Mal wiederholt werden,die Steigung des Programms kann durch die Zeitachse eingestellt werden, kann jedes Segment zwischen Programmen auf maximal 99 Stunden und 99 Minuten, mindestens eine Minute und für den gemeinsamen Gebrauch eingestellt werden

Es verfügt über Bearbeitungs-, Lösch- und Einfügungsfunktionen. Es verfügt über eine Zeitsignal-Ausgabesteuerung (zur Steuerung der ON/OFF-Aktionen des getesteten Objekts).Es unterstützt das Überspringen von Segmenten und das Halten von Funktionen.. Der Bildschirm kann für die Hintergrundbeleuchtung eingestellt werden, mit verstellbaren Einstellungen der Hintergrundbeleuchtungsdauer. Die Bildschirmschutzfunktion ermöglicht eine zeitgesteuerte oder manuelle Abschaltung.Kopie, Verbindungsfunktionen und Programmbearbeitungsfunktionen wie das Einstellen von Experimententiteln sind verfügbar.und geplante Start- und Abschaltfunktionen- Datum und Uhrzeit Anpassung Funktionen, Schlüssel und Bildschirm Sperre (LOCK) Funktionen, und Standby-Bild-Anzeige Funktionen sind auch bereitgestellt

9.Ausgangssteuerungsmodus

PID+SSR-Automatiksteuerung der Heizleistung; PID-Automatiksteuerung der Heizleistung; Kälte verfügt über eine elektronische Expansionsventilsteuerung für den Kälte- und Mehrkanalbereich,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Die elektronische Expansionsventilsteuerung kann zwischen Verdampfungsdrucksteuerung und herkömmlicher Temperatursteuerung wechseln.

10.Kommunikationsfunktion

kann sich mit dem Computer verbinden, um Kurven und Datenerfassung anzuzeigen;

kann als Überwachungs- und Fernbedienungssystem verwendet werden;

mehrere Maschinen synchron gesteuert werden können;

Das System ist in der Lage, die Daten zu verarbeiten.

RJ45 Ethernet-Anschluss

USB-Joggen.

11.Speicherplatz auf U-Disk

Es kann in 1G-32G USB angeschlossen werden, um historische Kurven, historische Daten, Steuerungssystemparameter und Hot-Swappable Funktion herunterzuladen

12.Methode der Datenerfassung

Der RAM-Speicher mit Batterie-Schutz kann den eingestellten Wert, den Probenahmewert und die Probenahmezeit des Geräts für 8-10 Jahre speichern; die Kurvenerfassungsperiode kann von 30 bis 180 Sek. eingestellt werden,und die maximale Speicherzeit kann kontinuierliche historische Kurven für 90 Tage speichernDie historischen Daten (bei einer Probenahmezeit von 1 Minute) können ohne kontinuierliche Verwendung für mehr als 10 Jahre gespeichert werden.

13.Speicherfunktion ausschalten

Der Stromausfallwiederherstellungsmodus kann so eingestellt werden: Warmstart/Kaltstart/Stopp.

14.Reservierungs-Startfunktion

Die Anlaufzeit kann nach Belieben eingestellt werden. Nachdem der Strom eingeschaltet ist, läuft die Maschine automatisch, wenn die Zeit abgelaufen ist.

15.Software-kompatible Systeme

Betriebssystem Windows

16.offene Softwarefunktionen

Unterstützt den Versandcode auf höherer Ebene von Drittanbietern zur Steuerung der Funktionen für den Start, das Stoppen und die Datenerfassung des Geräts

Anmerkung: Der Controller liefert funktionale Codes, und der Benutzer kann das obere Computer-Softwareprogramm bearbeiten, um einheitliche Überwachung und Steuerung zu realisieren

17.Netzwerkverbindungen

Es kann über professionelle Software mit Ethernet verbunden werden, Fernsteuerung und Fernassistenz können über das Netzwerk durchgeführt werden und Testdaten können über das Netzwerk gesammelt werden.Mehrere Maschinen können gleichzeitig gesteuert werden.

18.Anzeige der Situation

Auf der Oberseite der Ausrüstung befindet sich ein zylindrischer dreifarbiger Schall- und Lichtmelder (mit LED-Strahlern); während des Wartezeitraums für den Start oder das Ende des Betriebs ist das gelbe Licht immer eingeschaltet;bei normalem Betrieb, das grüne Licht immer eingeschaltet ist; bei Notstopp- oder Ausrüstungsfehleranruf ist das rote Licht immer eingeschaltet und das Summen ständig;

19.Umlaufventilator

Hochtemperaturbeständig, langwellenförmiger Motor, der Motor ist im Außenraum installiert, die Welle erstreckt sich bis ins Innere, das Rührventilatorrad ist am Heckende der Welle installiert;Spezielle Wärmedämmungsmaßnahmen und ein Wärmeablasssystem verbessern die Sicherheit des Motors.

20.Heizungssteuerungsmodus

Der Temperaturregler sendet Befehle, die auf der eingestellten Temperatur und den Signalen des Temperatursensors in der Prüfkammer basieren.Steuerung des SSR-ModulsDas System arbeitet zuverlässig, ohne Kontakte oder Funken, lange Lebensdauer, geringen Lärm und keine elektromagnetischen Störungen.Kompakte GrößeEs ist schneller als ein elektrisches Gerät, und es ist schneller als ein elektrisches Gerät, und es ist schneller als ein elektrisches Gerät.

VIII. Sicherheitsschutzsystem

1.         Schutz vor Übertemperaturen

Die Prüfkammer ist mit einer unabhängig einstellbaren elektronischen Übertemperaturschutzvorrichtung und einem automatischen Druckbilanzschutz ausgestattet.

2.         Kühlsystem

Überhitzung des Kompressors, Schutz gegen Hochdruck, Schutz gegen Überströmung des Motors.

3.         Umlaufventilator

Überlastschutz

4.         Heizkörper

Schutz gegen extreme Übertemperaturen: Kurzschlussschutz

5.         Befeuchtungssystem

Luftbefeuchter, Schutz vor Wassermangel bei trockener Verbrennung, Luftbefeuchter, Schutz gegen extreme Temperaturen, Kurzschlussschutz

6.         allgemeine Versorgung

Leckenschutz, Überlast- und Kurzschlussschutz, Phasenverlust, Umkehrphase, Unter- und Überspannungsschutz

7.         Steuerkreis

Überlast- und Kurzschlussschutz

8.         Kompressorkühlsystem

Überlastschutz des Kühlventilators

IX. Akzeptanzstandards und Überprüfung durch Dritte

1Annahmekriterien: Die technischen Indikatoren müssen den von beiden Parteien unterzeichneten "Technischen Vereinbarung" entsprechen.

2- Annahmeverfahren: Die formelle Annahme erfolgt am Standort des Käufers.

3. Vor der Lieferung hat der Käufer einen Dritten (durch das National Environmental Test Equipment Quality Testing Center kalibriert und mit einem gültigen Prüfbericht ausgestellt) zur Teilnahme einzuladen

Wenn die erste Abnahme nicht qualifiziert ist, tragen die Kosten, die bei der zweiten Abnahme nach der Verbesserung durch den Lieferanten entstehen, der Lieferant.

Mittel, die von der betroffenen Partei getragen werden.

4Der Kunde beauftragt das Nationale Zentrum für Qualitätsprüfung von Umweltprüfgeräten, die Geräte zu überprüfen.

X.Liste der wichtigsten Materialien

XI. Geräte und Daten zur Unterstützung der Anlagenfabrik

1.         Verpackungsliste der Anlagenfabrik                                    1 Exemplar

2.         Geräte- und elektrische Schaltpläne                         1 Exemplar

3.         Anwendungsbericht für die Ausrüstung                                    1 Exemplar

4.         Ausrüstungsbescheinigung                                           1 Exemplar

5.         Ausrüstungsgarantie-Karte                                        1 Exemplar

6.         Prüfbericht der Ausrüstungsfabrik                                     1 Exemplar

7.         Fettgewirke                                                    5 Stück

8.         Steuerungsüberwachungssoftware auf CD-ROM                           1 Stück

9.         Prüfprobenregal                                           2 Stück

10.     Prüfprobenregal-Streckenstütze                                 4 Streifen

XII. Qualitätssicherung und Serviceverpflichtung

1.         Ziel: Im Einklang mit dem Konzept des gegenseitigen Nutzens und der Win-Win-Dienstleistung die Bedürfnisse der Kunden vollständig zu erfüllen und den Zweck der Kundenzufriedenheit zu erreichen.

2.         Vorverkauf: professionelle technische Beratung, Vorschlag für einen Produktprüfplan, Installation der Prüfkammer und Bauplan;

3.         Im Verkauf: Kundenkommunikation, Fortschrittsbericht, Anleitung, Installation, Debugging, Testbetrieb usw., Zusammenarbeit mit der Messung des Kunden;

4.         Ausbildung(inländische China, ausländische Länder müssen mit dem Verkäufer verhandelt werden): Gemäß den Vertragsanforderungen kann eine Ausbildung vor Ort durchgeführt werden, wenn die Ausrüstung für den Benutzer installiert und in Betrieb genommen wird;Benutzer können zur technischen Ausbildung vor Ort in die Firma kommen, wenn die Ausrüstung in der Fabrik abgebaut wird., so dass die Kunden die Leistung der Ausrüstung verstehen, die richtige Benutzermethode ausbilden, Ausfälle durch unsachgemäße Benutzung der Ausrüstung reduzieren und Wartungskosten für die Kunden sparen können;

5.         Service nach dem Verkauf: Technische Ausbildung: Betrieb und Verwendung, tägliche Wartung und Pflege, häufige Fehlererkennung und -behebung; regelmäßige Nachsorge: Inspektion der Ausrüstung, Fehlerbeseitigung,Übermittlung der neuesten BrancheninformationenSpezialisierte Ersatzteile und Zubehörreserven Unterstützung; Fachpersonal für die Wartung des After-Sales-Service, um eine zeitnahe und effektive Fehlerbehebung zu gewährleisten;Bereitstellung von schnellen Reparaturdiensten;

6.         Dienstverpflichtung(inländische China, ausländische Länder müssen mit dem Verkäufer verhandelt werden):

Methode: 24-Stunden-Hotline für den Kundenservice und spezielle E-Mail-Service; Anforderungen: Bereitstellung einer klaren Antwort innerhalb von 4 Stunden.erfordern 24 Stunden Ankunft innerhalb der Provinz und 24 Stunden außerhalb der ProvinzVon Dongguan oder den lokalen Firmenbüros werden spezielle Mitarbeiter für den Verkauf und den Kundendienst der Produkte des Unternehmens in der Region verantwortlich sein.Die Reparaturzeit kann je nach Bedarf des Kunden verhandelt werden.Ab dem Datum der Annahme wird unser Unternehmen während der Garantiezeit von einem Jahr kostenlose Reparaturen (ausgenommen Schäden durch Naturkatastrophen, Stromstörungen, unsachgemäße Nutzung,oder Wartung)Wenn die Ausrüstung aufgrund von Qualitätsproblemen der Prüfkammer unter Bedingungen, unter denen der Kunde die Vorschriften für Lagerung, Verwendung und Installation einhält, nicht ordnungsgemäß funktioniert,Der Lieferant wird nach Benachrichtigung Wartungspersonal für kostenlose Reparaturen entsenden.Nach Ablauf der Garantiezeit, falls Probleme mit der Ausrüstung auftreten,Der Lieferant verpflichtet sich, diese Fragen unverzüglich zu klären und kann die Reparatur- und Materialkosten entsprechend berechnen..

XIII. Verpackung und Transport:

1. Verpackung: Transportverpackungskammern, die den Anforderungen von QB/BWD008-2001 entsprechen

2- Beförderungsart: mit dem Lkw

XIV. Strukturdiagramm der Kammer
